По сути это та же Четверка, только с улучшенной начинкой, поэтому большая часть элементов не изменилась, держа в рука различия нет, только бегая по меню ты понимаешь что это Ска.
Цитата новости:

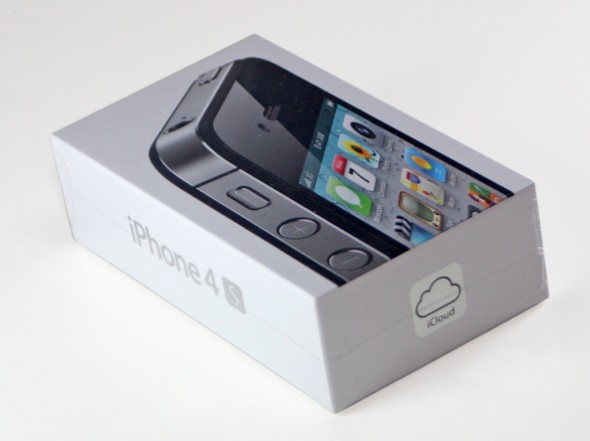

Видимо новая система голосового управления так и не смогла уговорить ребят оставить телефон в покое. Только что купленный iPhone 4S был разобран любопытными сотрудниками iFixit.

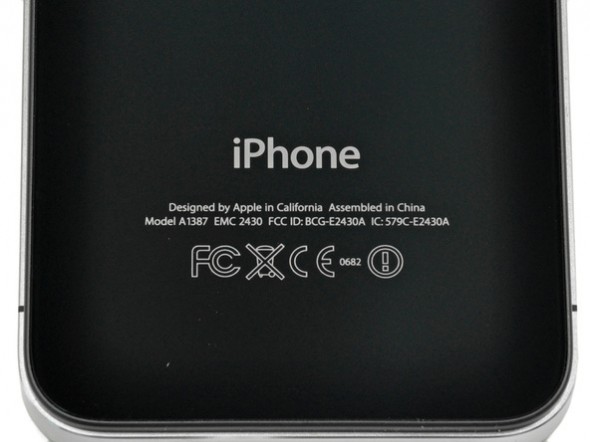

И так, номер модели — A1387.

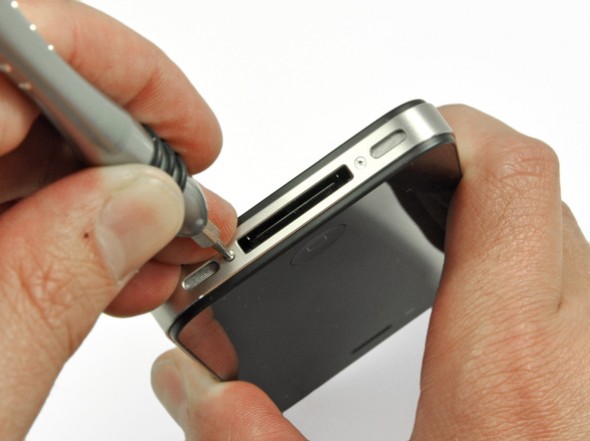

Шлицы в форме пятиконечной звезды нас уже не удивляют, как и надпись на бирке: «Authorized Service Provider Only» (хотя когда она кого-то останавливала?). Но не будем забывать о том, что iFixit имеет статус авторизованного сервисного центра Apple, так что продолжим.

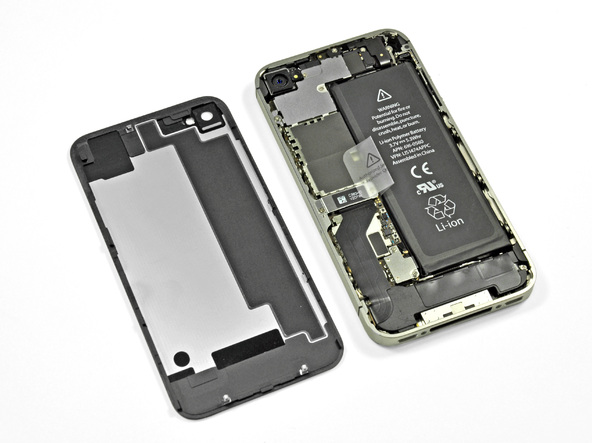

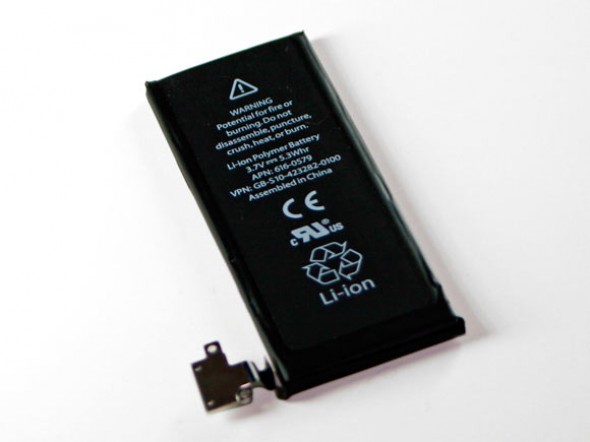

Снимаем батарею, и тут замечаем первое отличие iPhone 4S от предыдущей модели аппарата. Если четверка имела батарею 5.25 Вт.ч, элемент питания новой модели – 5.3 Вт.ч. Заменить их один на другой скорее всего не получится, поскольку они отличаются коннекторами.

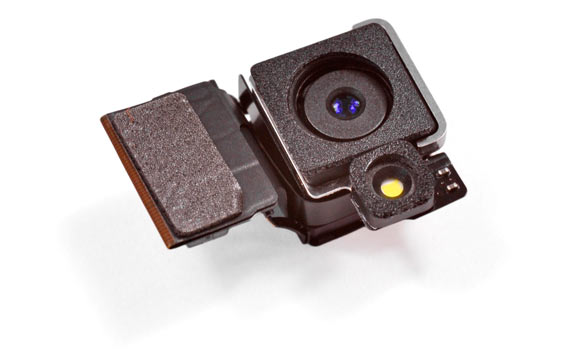

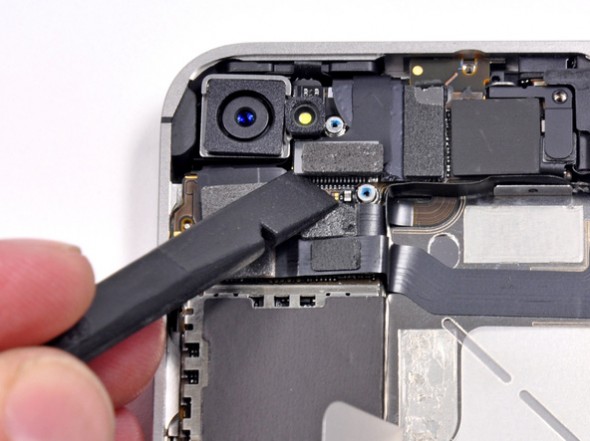

Что касается 8-мегапиксельной камеры, Apple заявила, что вспышка стала на 73% ярче, а снимки можно делать на 33% быстрее. Камера способна снимать видео высокого разрешения формата HD 1080p и 30fp.

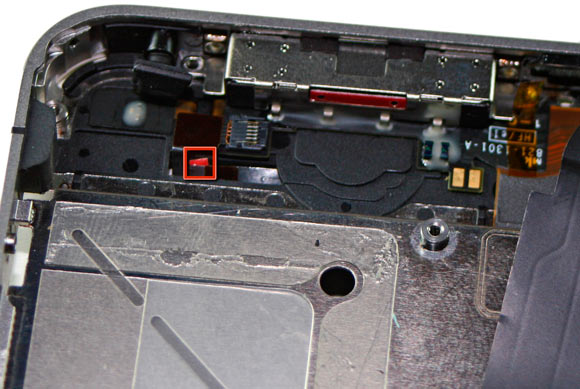

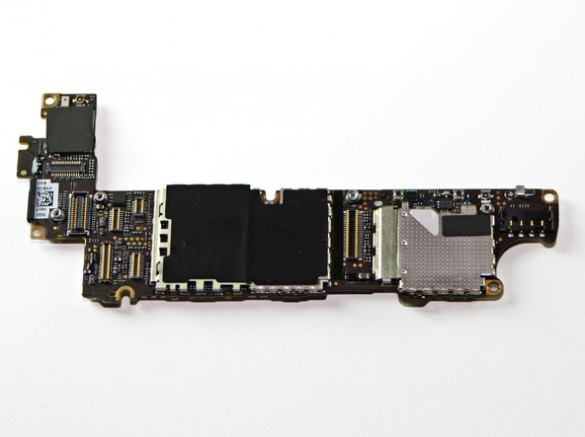

Вот наконец самое интересное – материнская плата. Все чипы спрятаны за защитными пластинами (напоминает плату для версии iPhone 4 CDMA). Справа маленький белый треугольник – это датчик влаги.

И так, начнем по-порядку:

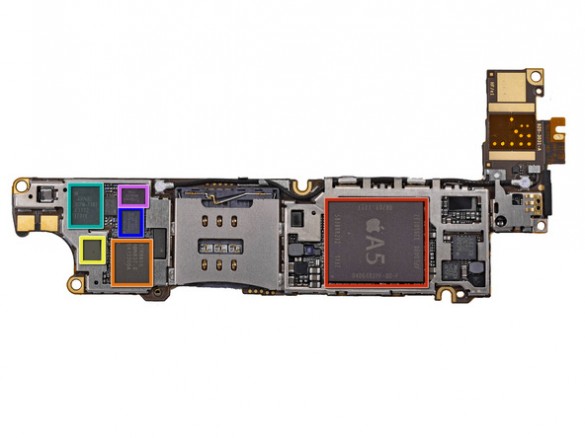

В верхней части материнской платы мы пометили:
Красным — сердце системы, двухъядерный процессор Apple A5;
Оранжевым — трансивер Qualcomm RTR8605;
Жёлтым, зелёным и синим — усилители мощности;
Фиолетовым — TriQuint TQM66052, отвечающий за работу в сетях CDMA.

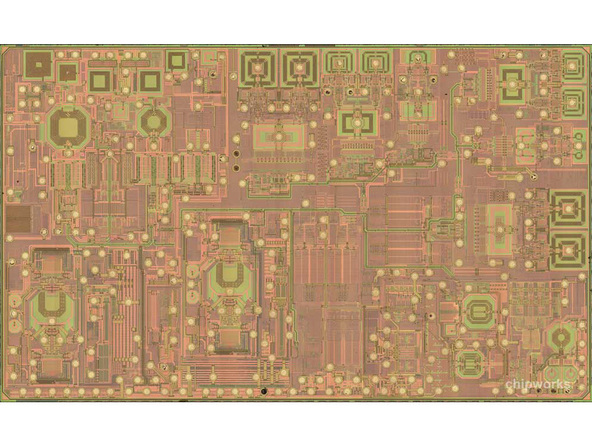

Подложка трансивера Qualcomm:

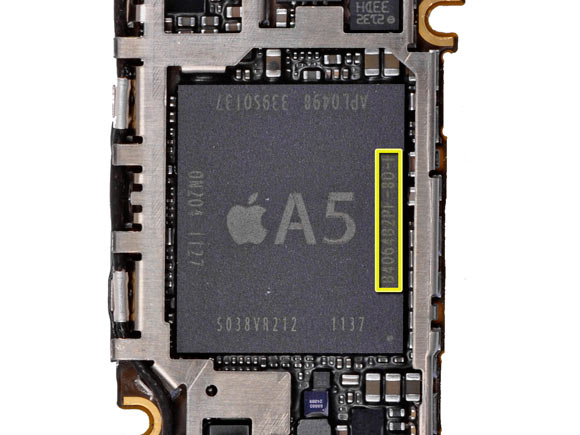

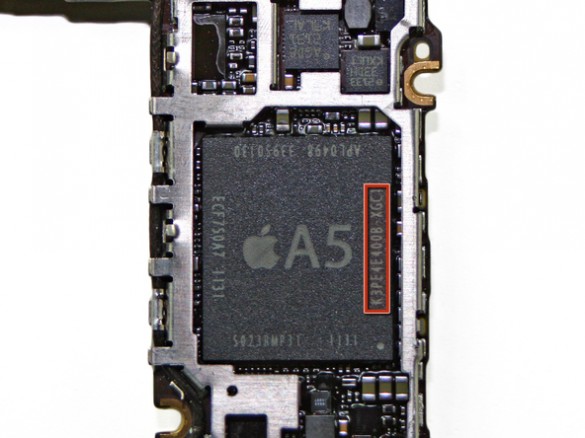

Для начала присмотримся к маркировкам на процессоре. Поскольку Apple A5 — это SoC, система на чипе, оперативная память у нее внутри и по маркировке мы точно определим ее объем. Так, так… K3PE4E400B-XGC1… Каждые два символа E4 означают двухгигабитный модуль Samsung LPDDR2. Путем нехитрых вычислений, складываем их вместе и получаем четыре гигабита, или 512 мегабайт. Ну вот, догадки оказались верны.

На рисунке представлены две модели (выше – немецкая, ниже — австралийская). Дело в том, что как и у iPad 2 процессоры нового iPhone 4S могут отличаться производителями оперативной памяти. Модули памяти для устройства поставляли две компании – Samsung и Elpida Memory.

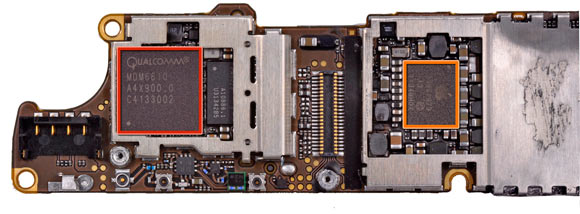

Фотография подложки процессора. Чего-то явно не хватает. Чего? А не хватает флеш-памяти и двухдиапазонного чипа от Qualcomm. Где же они? Давайте попробуем поискать. Далеко идти не придется, надо просто перевернуть плату, и вот они:

Красный — чип Qualcomm MDM6610 с поддержкой GSM- и CDMA-сетей;
Оранжевый — еще один чип от Apple 338S0973, скорее всего, это контроллер питания.
Теперь рассмотрим плату под углом. Еще один чип:
Жёлтый — контроллер питания Qualcomm PM8028.

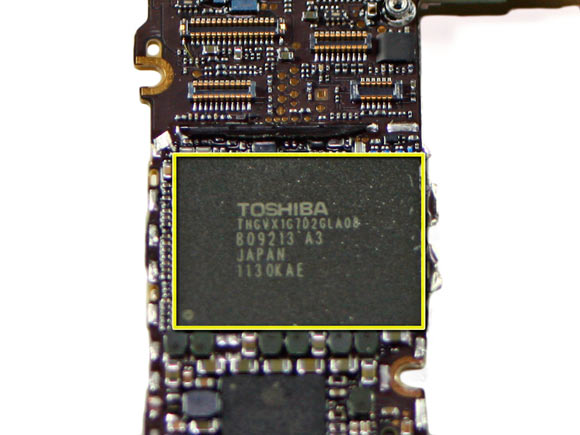

Однако, мы все еще не нашли флеш-память. Не удивительно, поскольку она расположена под металлической защитной пластинкой, мы отметили ее желтым:

Жёлтый — 16-гигабайтный чип флеш-памяти Toshiba THGVX1G7D2GLA08.
Кажется все чипы на месте, можем продолжать.

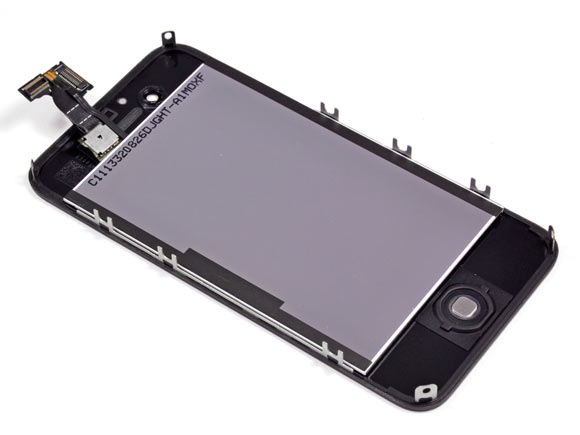

Крепеж дисплея явно указывает на то, что iPhone 4S не чистая эволюция четвертой модели для сетей формата CDMA, кое-что смартфон явно унаследовал от GSM-версии.

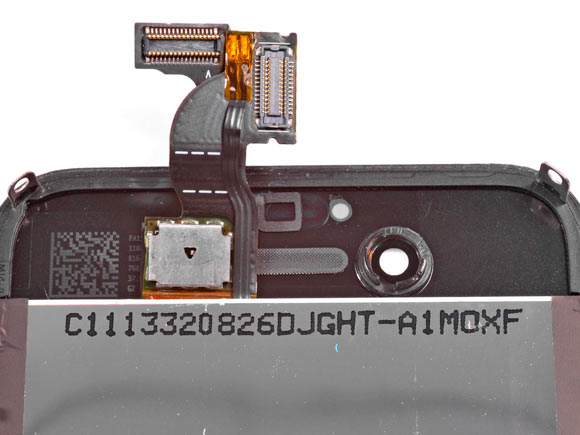

В торце экрана виден шлейф с парой коннекторов.

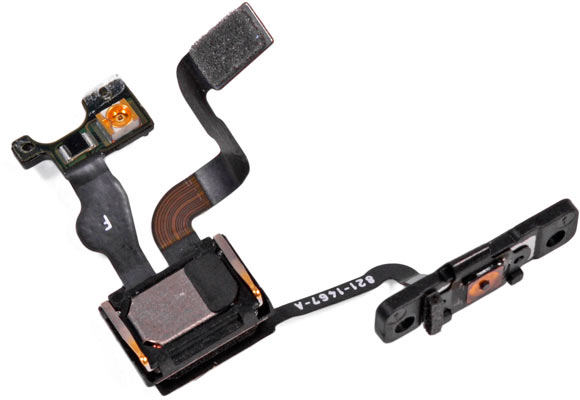

А это кабель с сенсорами приближения и освещения.

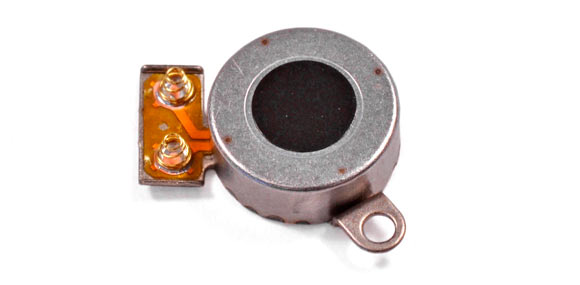

Вибромотор – такой же как в февральской версии iPhone 4. Более крупный и эффективный.

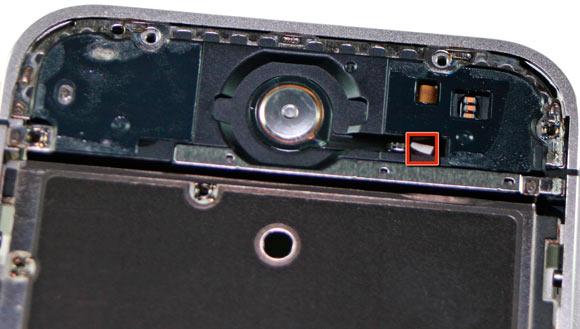

Еще парочка датчиков влаги под кнопкой Home.

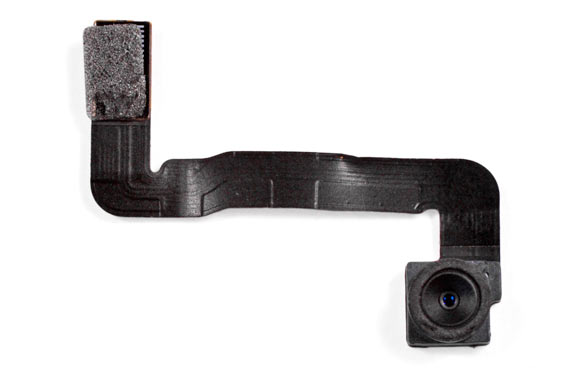

VGA-камера для FaceTime ничуть не изменилась.

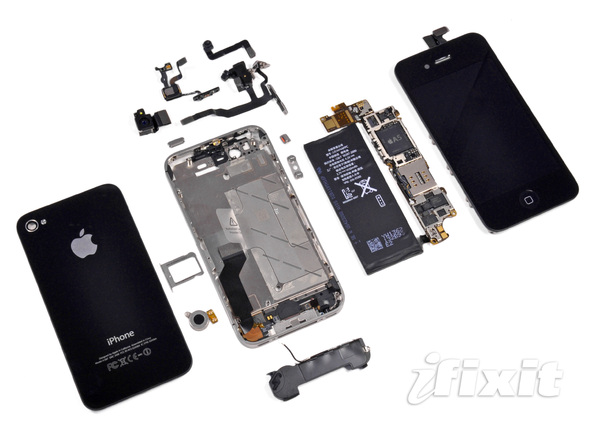

Ну и напоследок – традиционное фото вскрытого специалистами iFixit устройства.

Оценка сложности ремонта нового аппарата от Apple, по мнению iFixit составляет 6 баллов из 10 и мало чем отличается по сложности от ремонта iPhone 4.
